螺母焊接檢測系統

       螺母焊接檢測系統可以實時監控在焊接時螺母的有無、正反、規格等是否符合要求及焊接熔深、強度是否合格，為您的凸點焊應用提供在線質量控制功能。同時提供配套的螺母送料機，具有相同的設置方式和匹配的接口，可完全達成螺母在線質量驗證功能，勿需做破壞性試驗驗證。本螺母焊接質量檢測系統作為焊接質量終檢測手段和方法的革新，改變了通過檢測焊接壓力、電流、時間等焊接參數來間接檢測質量的方式，更為準確、可靠。

特點：

     ●圖形人機觸控界面：通過屏幕提示和視覺輸出

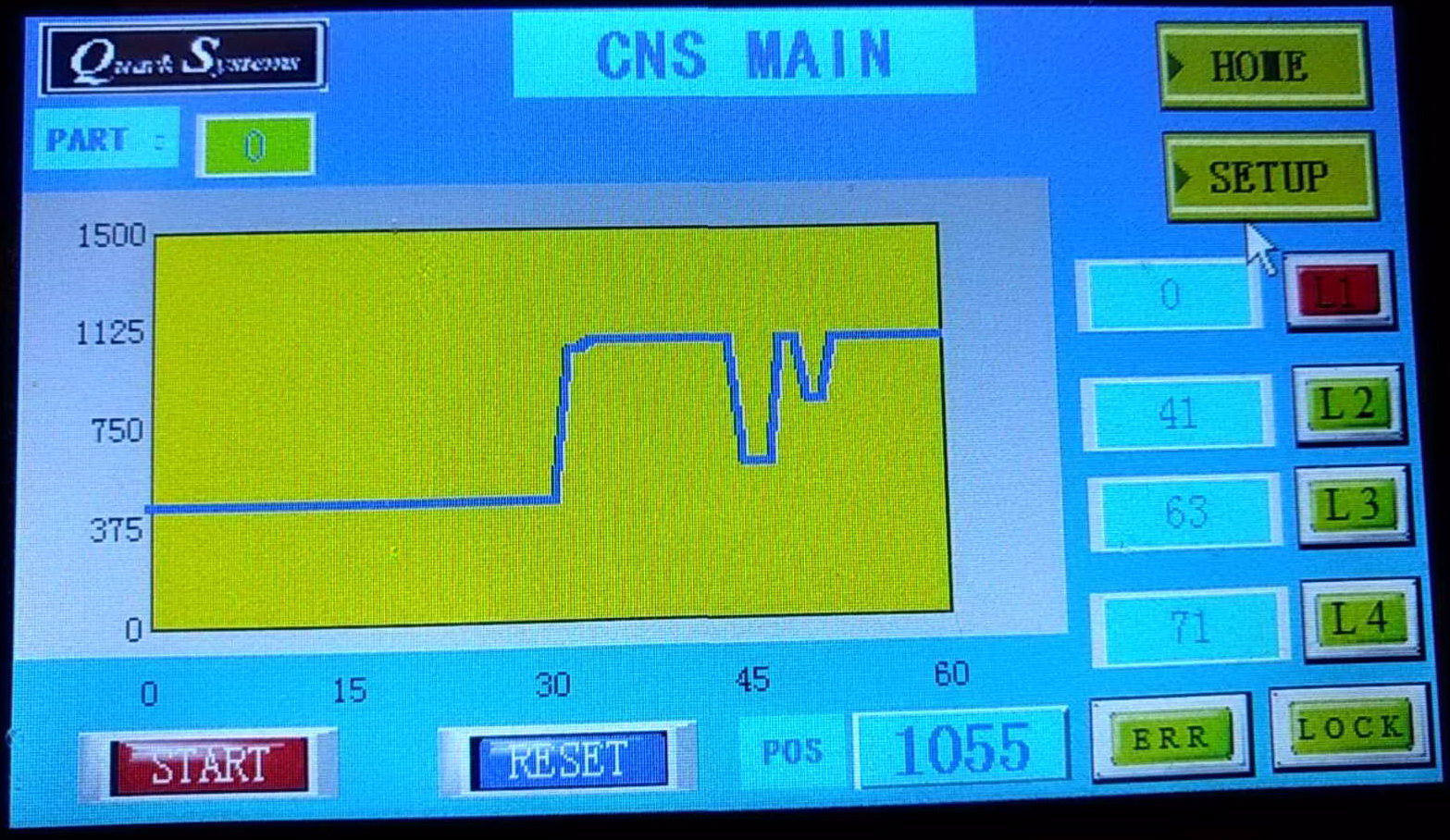

     （上圖所示的觸摸屏儀表）

     快速簡單地進行參數設置

     ●設置逐步導引：逐步設置4個位置參數，允許用戶在按下按鈕時參考現在頂針位置。

     ●密碼鎖：可以鎖定儀表，防止未經授權的更改

     ●配置文件：存儲16個獨特的配置參數（存儲的設置/參數可用于快速更改和調用新板件)

     ●即時讀數：屏幕顯示測量現狀。

運行方式

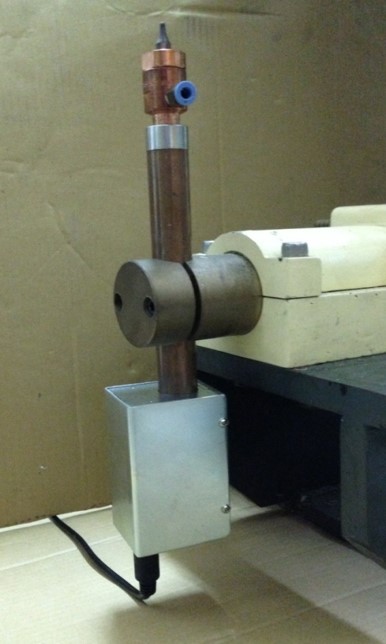

     螺母焊接檢測系統使用位移傳感器來測量陶瓷或陶瓷涂層頂針的位移，并送出4個信號給焊接控制或PLC。

     L1:定位銷頂出到位-當定位銷處于起始位置時，并允許送料。

     L2:螺母到位-螺帽的位置及尺寸到達設定范圍。可檢查出螺帽的存在和方向正確，以及板件或螺母凸點中的一些缺陷。

     L3焊接深度合格–達到焊接熔深的設定范圍，并允許氣缸收回。–若達不到焊接熔深的設定范圍，此冷焊或過熱焊，應立即停止。并需要特制鑰匙才能復歸。

     L4定位銷縮回到位-確保定位銷完全縮回，更容易讓板件快速離開。此為選項功能
