直流(DC)焊接和交流(AC)焊接是兩種常用的焊接工藝，他們各有各的特點。在本文中，我們將一起分析在電阻焊接領域，DC焊接和交流焊接有哪些不同，哪一種焊接更占上風?這對于你在兩者中的選擇會有幫助。

直流焊接＆交流焊接工作原理:

直流焊接工作原理:

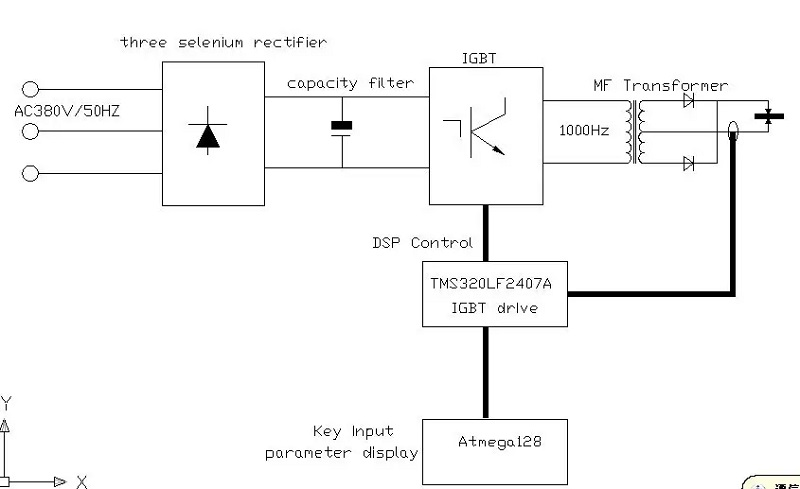

直流焊接電路圖

直流焊接放電曲線

首先，直流焊接的焊機使用三相交流電壓通過整流器濾波。

其次，IGBT開關將電流轉換成1000 Hz的中頻電流，并將其傳輸?shù)胶附幼儔浩鳌?

最后，大功率整流二極管輸出穩定的直流(DC)焊接電流。

交流焊接工作原理:

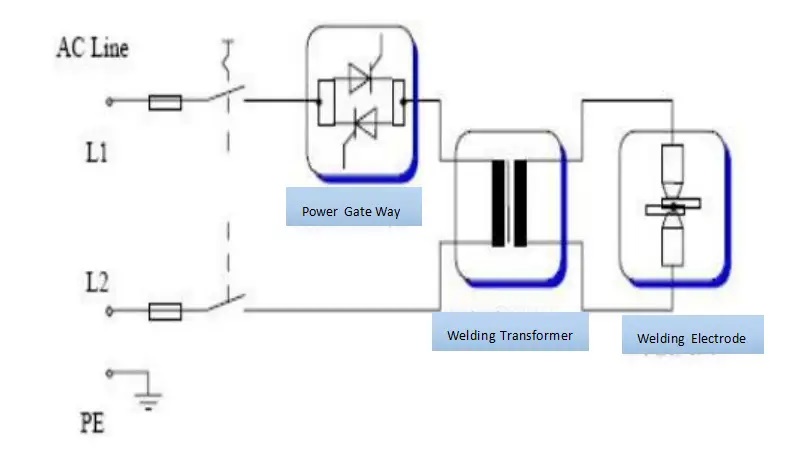

交流焊接電路圖

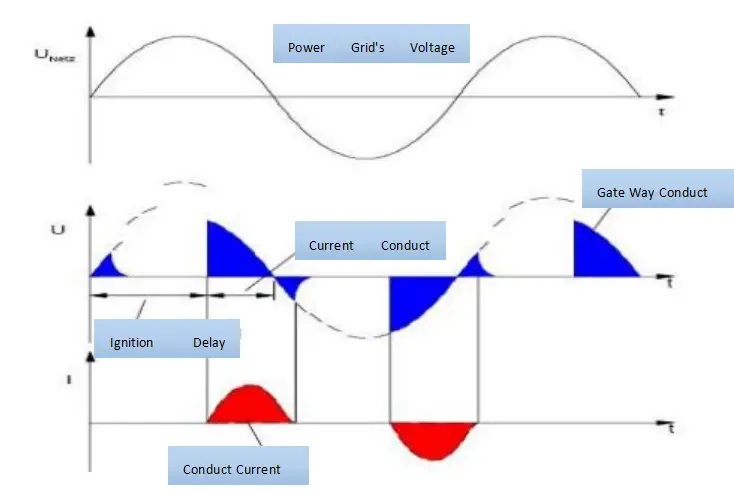

交流焊接放電曲線圖

電源輸入為交流，通過電源開關進入主電路和控制電路。

使用交流點的焊機，其變壓器將高壓交流電降壓為適合焊接的低壓交流電。交流電流在正負之間交替，通過電極和工件時產生熱量，從而使焊接材料熔化，實現焊接。

直流焊接和交流焊接有哪些不同？

穩定性

DC焊接是國際公認的高端電阻焊產品之一，焊接的穩定性強。其焊接工藝參數友好，二次電流適應范圍廣，真正保持恒流，比交流焊接具有更廣闊的應用前景。

DC焊接電流的調整以每秒1000次的速度進行，達到毫秒級的精度，比傳統的交流焊機精度提高20倍以上。

DC焊接不受工件形狀和材料的影響，消除了電感損耗。而交流焊機很容易因為工件形狀材料的變化出現焊接變形或者牢固度不好等情況。

焊接飛濺

DC電源輸出最小的波形，避免了電流峰值沖擊，最大限度地減少了焊接過程中的飛濺。但交流焊接在焊接過程中會產生大量飛濺，影響焊接產品的質量。

焊接效率

DC焊機的焊接功率因數達到98%以上，而交流焊機的焊接功率因數在60%左右，表明DC焊接效率明顯比交流高。

成本

由于直流焊接電流的初始值大幅度提高，實際焊接時間縮短20%以上，大大節省了時間成本。

但在焊機的成本上，交流焊機會更占優勢，它的價格可能只有直流機的一般甚至更少。如果你購買焊機的預算有限，那么交流機也是一個不錯的選擇。

節能

對工廠電源的要求較低，僅為交流焊機的2/3左右，即使電源電壓有波動，DC焊機仍能精確控制焊接電流。因此，大大降低了DC焊機的功耗，實現了40%以上的節能。

環保

DC焊接是一種綠色焊接方法，消除了對電源的污染，不需要單獨的電源，可以與機器人焊接夾具控制系統一起使用。交流焊接對電網的沖擊比較大，很容易污染電源。

總結：

綜上所述，MFDC焊接在很多方面均優于交流焊接。如果你有充足的預算，那你一定是選擇直流焊接。另外，如果你需要焊接的產品質量要求高，直流機也是你最佳的選擇。
